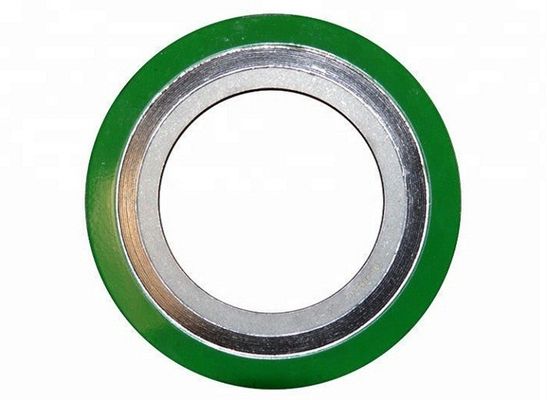

Stainless Steel Spiral Wound Gaskets with Nonmetalic (Γράφιτο, ΠΤΦΕ, Κεραμικό, Μίκα Γράφιτο) Φίλερ

Βασικός τύπος σπειροειδούς επίδρασης

• Προεπιμόρφωση μεταλλικού κυματοειδούς ιμάντα και μη μεταλλικού ιμάντα εναλλακτικά επικαλύπτονται, σπείρα
Επίσης σύμφωνα με τις προϋποθέσεις που απαιτούνται για να προσθέσετε ενισχυμένο δαχτυλίδι.Βασικός τύπος σπειροειδούς επίδρασης

ΣτΡουκτούρα

Μάι.n προϊόν

Σπειροειδείς βλάβεςΦτιάχνεται με έναν εναλλακτικό συνδυασμό σχηματισμένου μεταλλικού σύρματος και μαλακών υλικών πλήρωσης.Ένα V-σχήμα στέμμα στο κέντρο της μεταλλικής λωρίδας ενεργεί ως ένα άνοιγμα.Το υλικό γέμισμα και σύρμα μπορεί να αλλάξει για να φιλοξενήσει διαφορετικές απαιτήσεις χημικής συμβατότητας.Αν το φορτίο που είναι διαθέσιμο για να συμπιέσει ένα gasket είναι περιορισμένοΗ κατασκευή και οι διαστάσεις του φελλού μπορούν να τροποποιηθούν για να παρέχουν αποτελεσματική σφραγίδα.

Το εξωτερικό κυκλικό δαχτυλίδι τοποθετεί με ακρίβεια το γκαζέτ μέσα στη φλάντσα και ενεργεί ως περιοριστής συμπίεσης.ενώ το εσωτερικό δαχτυλίδι παρέχει πρόσθετη ακτινοβολία δύναμηΤο εσωτερικό δαχτυλίδι μειώνει επίσης την διάβρωση του φλάντζου και προστατεύει το σφραγιστικό στοιχείο.

Η ανθεκτικότητα και η αντοχή κάνουν τα σπειροειδή γκαζέτα ιδανικό επιλογή κάτω από μια ποικιλία συνθηκών και εφαρμογών.οι σπειροειδείς βλάβες είναι επίσης αποτελεσματικές για την παραγωγή ενέργειας., αεροδιαστημική, και μια ποικιλία από βαλβίδες και ειδικές εφαρμογές.

Η ASME B16.20 specification gasket έχει ενημερωθεί και αλλάξει σε ένα νέο προτεινόμενο πρότυπο.Τα νέα κριτήρια ενσωματώνουν ένα προεπιλεγμένο εσωτερικό δαχτυλίδι σε όλα τα γεμάτα γραφίτη σπειροειδή σφραγίσματα, εκτός αν ο αγοραστής καθορίζει διαφορετικά.Ωστόσο, ένα γεμάτο γραφίτη σπειροειδές σπασμό χωρίς εσωτερικό δαχτυλίδι θα εξακολουθεί να τυπογραφείται με και σε συμμόρφωση με το πρότυπο ASME B16.20.

Στυλ RW

Γενικός σκοπός γκαζέτα κατάλληλη για flat face and raised face flanges up to Class 2500

Το κεντρικό δαχτυλίδι εντοπίζει με ακρίβεια το gasket στο πρόσωπο της φλέβας, παρέχει πρόσθετη ακτινική δύναμη και ενεργεί ως περιοριστής συμπίεσης.

Το Spiral Winding (sealing element) αποτελείται από pre-formed metal και soft filler material.

ΣΗΜΕΙΩΣΗ: Ένα εσωτερικό δαχτυλίδι συνιστάται για εφαρμογές πάνω από την κατηγορία 600, λόγω του υψηλού διαθέσιμου φορτίου μπόλτου.

Στυλ RWI

Κατάλληλο για flat face και raised face flanges μέχρι Class 2500

Συνιστάται για εφαρμογές υψηλότερης πίεσης, για χρήση με γεμιστήρες PTFE, και όταν ορίζεται από το ASME B16.20

Το εσωτερικό δαχτυλίδι ενεργεί ως περιοριστής συμπίεσης και προστατεύει τα στοιχεία σφράγισης από την επίθεση των μέσων διαδικασίας.

Στυλ R.

Κατάλληλο για γλώσσα και groove, male-female, ή groove-to-flat face flanges

Spiral winding only, containing preformed metal and soft filler material (Συμπύκνωση με σπείρα μόνο, που περιέχει προδιαμορφωμένο μέταλλο και μαλακό υλικό γέμισμα)

Οι εσωτερικές και εξωτερικές διαμέτρους της περιστροφής ενισχύονται με αρκετές στρώσεις μετάλλου χωρίς γέμισμα για να δώσουν μεγαλύτερη σταθερότητα.

ΣΗΜΕΙΩΣΗ: Επίσης διαθέσιμο με εσωτερικά δαχτυλίδια Style RI.

MC και MCR Gaskets

Για Manhole Cover Συγκροτήσεις
