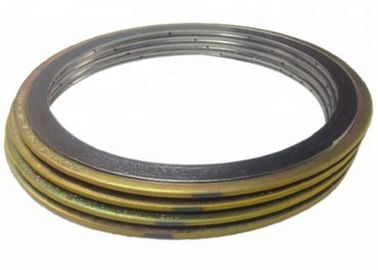

Μεταλλικό σπειροειδές στόλισμα πληγών με τον εύκαμπτο από γραφίτη cOem Asme B16.20 υλικών πληρώσεως

Μεταλλικά σπειροειδή στολίσματα πληγών με το εύκαμπτο από γραφίτη υλικό πληρώσεως (ASME B16.20)

Βασικό στόλισμα πληγών τύπων σπειροειδές

• Προετοιμασία δημοσιεύσεων επικάλυψη που διαμορφώνει ζαρωμένη τη μέταλλο των ζωνών και ζωνών αμέταλλων διαδοχικά, σπείρα
πληγή που γίνεται. Επίσης σύμφωνα με τους όρους που απαιτούνται για να προσθέσουν το ενισχυμένο δαχτυλίδι. BA

σπειροειδές στόλισμα πληγών τύπων SIC

Δομή

Κύριο προϊόν

Σπειροειδή στολίσματα πληγών — γίνοντας με έναν εναλλασσόμενο συνδυασμό formedmetal καλωδίου και μαλακών fillermaterials — αποτελεσματική σφραγίδα avery μορφής όταν συμπιέζεται μεταξύ δύο φλαντζών. Μια V-shaped κορώνα που κεντροθετείται στη λουρίδα μετάλλων ενεργεί ως ελατήριο, που δίνει στα στολίσματα τη μεγαλύτερη ανθεκτικότητα υπό τους ποικίλους όρους. Το υλικό υλικών πληρώσεως και καλωδίων μπορεί να αλλάξουν για να προσαρμόσει τις διαφορετικές χημικές απαιτήσεις συμβατότητας. Εάν το φορτίο διαθέσιμο για να συμπιέσει ένα στόλισμα είναι περιορισμένο, την κατασκευή και οι διαστάσεις στολισμάτων μπορούν να αλλάξουν για να παρέχουν μια αποτελεσματική σφραγίδα.

Ένα σπειροειδές στόλισμα πληγών μπορεί να περιλάβει ένα κεντραρίσματος δαχτυλίδι, ένα εσωτερικό δαχτυλίδι ή και τα δύο. Το εξωτερικό κεντραρίσματος δαχτυλίδι τοποθετεί ακριβώς το στόλισμα μέσα στη φλάντζα και ενεργεί ως περιοριστής συμπίεσης, ενώ το εσωτερικό δαχτυλίδι παρέχει την πρόσθετη ακτινωτή δύναμη. Η εσωτερική διάβρωση δαχτυλιδιών reducesflange επίσης και προστατεύει το σφραγίζοντας στοιχείο.

Η ανθεκτικότητα και η δύναμη καθιστούν σπειροειδή woundgaskets μια ιδανική επιλογή κάτω από ποικίλους όρους και εφαρμογές. Ευρέως χρησιμοποιημένα σε όλες τις εγκαταστάσεις καθαρισμού και τα χημικά εργοστάσια επεξεργασίας, τα σπειροειδή στολίσματα πληγών είναι επίσης αποτελεσματικά για την ηλεκτρική παραγωγή, το αεροδιάστημα, και ποικίλες εφαρμογές βαλβίδων και ειδικότητας.

Την προδιαγραφή στολισμάτων ASME B16.20 έχει ενημερωθεί και έχουν αλλάξει σε νέα συνιστώμενα πρότυπα. Τα νέα κριτήρια ενσωματώνουν μια προεπιλογή στα εσωτερικά δαχτυλίδια σε όλα τα από γραφίτη-γεμισμένα σπειροειδή στολίσματα πληγών εκτός αν ο αγοραστής διευκρινίζει ειδάλλως. Εντούτοις, μια από γραφίτη-γεμισμένη σπειροειδής πληγή gasketwithout ένα εσωτερικό δαχτυλίδι θα σφραγιστεί ακόμα με και στη συμμόρφωση στα πρότυπα ASME B16.20.

Ύφος RW

Στόλισμα γενικού σκοπού κατάλληλο για το επίπεδο πρόσωπο και τις αυξημένες φλάντζες προσώπου μέχρι την κατηγορία 2500

Το κεντραρίσματος δαχτυλίδι εντοπίζει ακριβώς το στόλισμα στο πρόσωπο φλαντζών, παρέχει την πρόσθετη ακτινωτή δύναμη, και ενεργεί ως περιοριστής συμπίεσης

Το σπειροειδές τύλιγμα (σφραγίζοντας στοιχείο) αποτελείται από το προσχηματισμένο μέταλλο και το μαλακό υλικό υλικών πληρώσεως

ΣΗΜΕΙΩΣΗ: Ένα εσωτερικό δαχτυλίδι συστήνεται για τις εφαρμογές επάνω από την κατηγορία 600, λόγω του υψηλού διαθέσιμου φορτίου μπουλονιών. Δείτε το ύφος RWI.

Ύφος RWI

Κατάλληλος για το επίπεδο πρόσωπο και τις αυξημένες φλάντζες προσώπου μέχρι την κατηγορία 2500

Συστημένος για τις υψηλότερες εφαρμογές πίεσης, για τη χρήση με τα υλικά πληρώσεως PTFE, και όταν σκιαγραφείται από ASME B16.20

Το εσωτερικό δαχτυλίδι ενεργεί ως περιοριστής συμπίεσης και προστατεύει τα σφραγίζοντας στοιχεία από την επίθεση μέσων διαδικασίας

Ύφος Ρ

Κατάλληλος για αυλακιού, τις άνδρα-γυναίκας, ή αυλάκι--επίπεδων προσώπου φλάντζες γλωσσών και

Σπειροειδές τύλιγμα μόνο, περιέχοντας το προσχηματισμένο μέταλλο και το μαλακό υλικό υλικών πληρώσεως

Οι εσωτερικές και εξωτερικές διάμετροι του τυλίγματος ενισχύονται με διάφορες πτυχές του μετάλλου χωρίς υλικό πληρώσεως για να δώσουν τη μεγαλύτερη σταθερότητα

ΣΗΜΕΙΩΣΗ: Επίσης διαθέσιμος με το εσωτερικό ύφος RI δαχτυλιδιών.

Στολίσματα MC και MCR

Για τις συνελεύσεις κάλυψης καταπακτών

Χαρακτηρισμός και κωδικοποίηση χρώματος

Συσκευασία
