| Ονομασία μάρκας: | FLRS |
| Αριθμός μοντέλου: | Flrs-F046 |
| Τροποποιημένο: | 1 κομμάτι |
| Πληροφορίες συσκευασίας: | περιπτώσεις κοντραπλακέ χαρτοκιβωτίων/παλέτες κοντραπλακέ |
| Όροι πληρωμής: | T/T, L/C, Δυτική Ένωση, paypal |

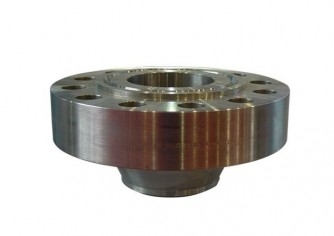

Τύπος 6B φλαντζών API 6A υψηλών RTJ μετάλλων τυφλός/φλάντζα 13.8Mpa λαιμών συγκόλλησης (2000psi)
API6A οι φλάντζες σχεδιάζονται για να ενώσουν τους σωλήνες μαζί, τη δύναμη υποστήριξης αύξησης, ή το φραγμό από μια σωλήνωση.
Η φλάντζα API 6A χρησιμοποιείται για να παραγάγει τις φλάντζες της υψηλής θερμοκρασίας υπηρεσίας με υψηλής αντοχής που χρησιμοποιείται στο πετρέλαιο και τις εκρηκτικές εφαρμογές αερίου. Λόγω φύση των εφαρμογών, αυτό το υλικό έχει την υψηλής θερμοκρασίας αντίσταση, υψηλή αντίσταση, υψηλή αντίσταση διάβρωσης και υψηλής αντοχής επίσης. Η διάσταση φλαντζών API 6A 10000 PSI κυμαίνεται από 1 13/16 ίντσες ως 21 1/4inches στη διάμετρο.
| Μέγεθος | Β | OD | Γ | E1 | Q (ΜΕΓΙΣΤΟ) |
Γ | Κ | Τ | J1 | J2 | J3 | J4 | Ρ | Επειδή | Ν | Χ | Αριθμός δαχτυλιδιών |
| Bx | |||||||||||||||||
| 1 13/16» | 46.8 | 185 | 3 | - | 5.56 | 77.77 | 105 | 42.1 | 88.9 | 65.1 | 48.5 | - | 10 | 146.1 | 8 | 23 | 151 |
| 2 1/16» | 53.2 | 200 | 3 | - | 5.95 | 86.23 | 111 | 44.1 | 100 | 74.7 | 51.6 | - | 10 | 158.8 | 8 | 23 | 152 |
| 2 9/16» | 65.9 | 230 | 3 | - | 6.75 | 102.77 | 132 | 51.2 | 120.7 | 92.1 | 57.2 | - | 10 | 184.2 | 8 | 26 | 153 |
| 3 1/16» | 78.6 | 270 | 3 | - | 7.54 | 119 | 152 | 58.4 | 142.1 | 110.2 | 63.5 | - | 10 | 215.9 | 8 | 29 | 154 |
| 4 1/16» | 104 | 315 | 3 | - | 8.33 | 150.62 | 185 | 70.3 | 182.6 | 146.1 | 73.1 | - | 10 | 258.8 | 8 | 32 | 155 |
| 5 1/8» | 131 | 360 | 3 | 9.5 | 9.53 | 176.66 | 221 | 79.4 | 223.8 | 182.6 | 81 | 6.4 | 10 | 300 | 12 | 32 | 169 |
| 7 1/16» | 180.2 | 480 | 6 | 11.1 | 11.11 | 241.83 | 302 | 103.2 | 301.6 | 254 | 95.3 | 9.7 | 16 | 403.2 | 12 | 42 | 156 |
| 9» | 229.4 | 550 | 6 | 12.7 | 12.7 | 299.06 | 359 | 123.9 | 374.7 | 327.1 | 93.7 | 9.7 | 16 | 476.3 | 16 | 42 | 157 |
| 11» | 280.2 | 655 | 6 | 14.3 | 14.29 | 357.23 | 429 | 141.3 | 450.9 | 400.1 | 103.2 | 14.2 | 16 | 565.2 | 16 | 48 | 158 |
| 13 5/8» | 346.9 | 770 | 6 | 15.9 | 15.88 | 432.64 | 518 | 168.3 | 552.5 | 495.3 | 114.3 | 17.5 | 16 | 673.1 | 20 | 51 | 159 |
| 16 3/4» | 426.2 | 870 | 6 | 8.3 | 8.33 | 478.33 | 576 | 168.3 | 655.6 | 601.7 | 76.2 | 30.2 | 19 | 776.3 | 24 | 51 | 162 |
| 18 3/4» | 477 | 1040 | 6 | 18.3 | 18.26 | 577.9 | 697 781 |
223.1 | 752.5 | 674.7 | 155.6 | 25.4 | 16 | 925.5 | 24 | 61 | 164 |
| 21 1/4» | 540.5 | 1145 | 6 | 19.1 | 19.05 | 647.88 | 241.3 | 847.7 | 762 | 165.1 | 31.8 | 21 | 1022.4 | 24 | 67 | 166 |
| Μέγεθος | 2000psi (2 1/16» μέχρι 21 1/4»), 3000psi (2 1/16» μέχρι 20 3/4»), 5000psi (2 1/16» μέχρι 11»), 10000psi (1 13/16» μέχρι 21 1/4»), 15000psi (1 13/16» μέχρι 18 3/4»), 20000psi (1 13/16» μέχρι 13 5/8») |
| Πίεση | 2000psi, 3000psi, 5000psi, 10000psi, 15000psi, 20000psi |
| Πρότυπα | API 6A - ΤΎΠΟΣ - 6BX |
| Πάχος τοίχων | προσαρμοσμένος |
| Υλικό |
Ανοξείδωτο: A182F304/304L, A182 F316/316L, A182F321, A182F310S, A182F347H, A182F316Ti, 317/317L, 904L, 1,4301, 1,4307, 1,4401, 1,4571, 1,4541, 254Mo και κ.λπ. Χάλυβας άνθρακα: A105, A350LF2, S235Jr, S275Jr, St37, St45.8, A42CP, A48CP, E24, A515 Gr60, A515 GR 70 κ.λπ. |
|
Διπλό ανοξείδωτο: UNS31803, SAF2205, UNS32205, UNS31500, UNS32750, UNS32760, 1,4462, 1,4410, 1,4501 ΚΑΙ Κ.ΛΠ. Χάλυβας σωληνώσεων: A694 F42, A694F52, A694 F60, A694 F65, A694 F70, A694 F80 Κ.ΛΠ. |
|
|
Κράμα νικελίου: inconel600, inconel625, inconel690, incoloy800, incoloy 825, incoloy 800H, C22, γ-276, Monel400, Alloy20 κ.λπ. Κράμα χρώμιο-Mo: A182F11, A182F5, A182F22, A182F91, A182F9, 16MO3,15CRMO, Κ.ΛΠ. |
|
| Εφαρμογή | Πετροχημικός industy αεροπορία και αεροδιαστημική βιομηχανία βιομηχανία φαρμάκων εξάτμιση αερίου εγκαταστάσεις παραγωγής ενέργειας σκαφών treament νερού, κ.λπ. |
|
|
