| Ονομασία μάρκας: | FLRS or OEM |
| Αριθμός μοντέλου: | Flrs-G015 |
| Τροποποιημένο: | 1 κομμάτι |
| Πληροφορίες συσκευασίας: | περιπτώσεις κοντραπλακέ χαρτοκιβωτίων/παλέτες κοντραπλακέ |
| Όροι πληρωμής: | T/T, L/C, Δυτική Ένωση, paypal |
Η βασική σπείρα ύφους πληγώνει το υλικό στολισμάτων/φύλλων στολισμάτων/το στόλισμα φλαντζών σωλήνων

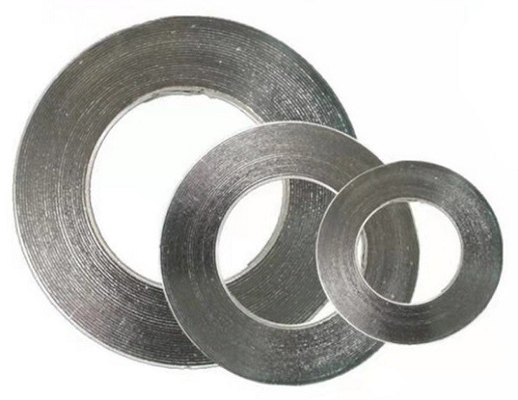

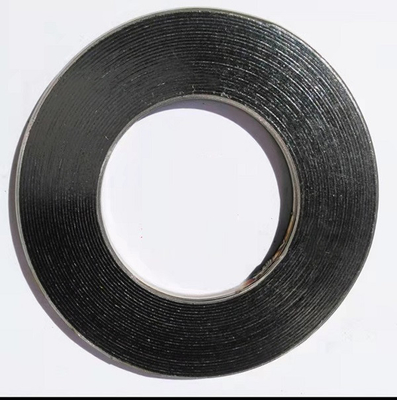

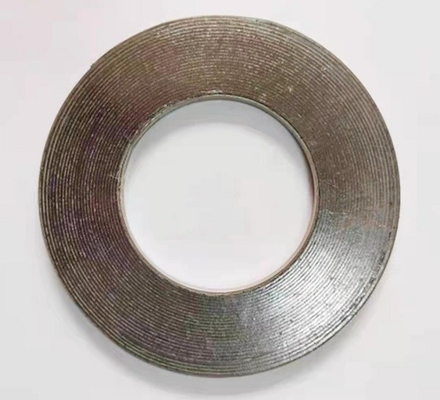

Το σπειροειδές στόλισμα πληγών διαμορφώνεται της V-shaped μεταλλικής λουρίδας και του μαλακού μη μεταλλικού υλικού πληρώσεως με τη βοήθεια συσσωρευμένος,
σπειροειδές στόλισμα πληγών και συνδεμένος το τέλος και την αρχή του από το σημείο που ενώνεται στενά. Εξαρτηθείτε από την άριστη συμπίεσή του
η ανθεκτικότητα, αυτό είναι κατάλληλη για τον αθλητισμό όπου η αλλαγή της θερμοκρασίας και η πίεση είναι συχνές.
Μπορεί να χρησιμοποιηθεί ως στατικό σφραγίζοντας στοιχείο του σωλήνα, βαλβίδα, αντλία, θερμική ανταλλαγή, συμπυκνώνοντας πύργος,
σαφής τρύπα και τρύπα ατόμων της φλάντζας, κ.λπ. Έχει εφαρμοστεί ευρέως στους τομείς του πετροχημικού,
μηχανικό εργοστάσιο, σταθμός παραγωγής ηλεκτρικού ρεύματος, μεταλλουργία, ναυπηγική, ιατρικός και φαρμακευτικός ασαφής
σταθμός παραγωγής ηλεκτρικού ρεύματος και ναυσιπλοΐα, κ.λπ.
Διαστάσεις για το σπειροειδές στόλισμα πληγών ανά ASME B16.20 για να ταιριάξει τις φλάντζες ASME B16.5
| Ονομαστικός σωλήνας μέγεθος (NPs) |
Κατηγορία 150 | |||||||
| Εσωτερικό δαχτυλίδι μέσα Διάμετρος (ταυτότητα) |
Μέσα Διάμετρος (ταυτότητα) |
Έξω Διάμετρος (OD) |
Δαχτυλίδι οδηγών έξω Διάμετρος (OD) |
|||||
| lnches | χιλ. | lnches | χιλ. | lnches | χιλ. | lnches | χιλ. | |
| 1/4* | - | 0,50 | 12.7 | 0,88 | 22.2 | 1.75 | 44.5 | |
| 1/2 | 0,56 | 14.20 | 0,75 | 19.10 | 1.25 | 31.80 | 1.88 | 47.60 |
| 3/4 | 0,81 | 20.60 | 1.00 | 25.40 | 1.56 | 39.70 | 2.25 | 57.20 |
| 1 | 1.06 | 26.90 | 1.25 | 31.80 | 1.88 | 47.60 | 2.63 | 56.70 |
| 1 1/4 | 1.50 | 38.10 | 1.88 | 47.60 | 2.38 | 60.30 | 3.00 | 76.20 |
| 1 1/2 | 1.75 | 44.50 | 2.13 | 54.00 | 2.75 | 69.90 | 3.38 | 85.70 |
| 2 | 2.19 | 55.60 | 2.75 | 69.90 | 3.38 | 85.70 | 4.13 | 104.80 |
| 2 1/2 | 2.62 | 66.50 | 3.25 | 82.60 | 3.88 | 98.40 | 4.88 | 123.80 |
| 3 | 3.19 | 81.00 | 4.00 | 101.60 | 4.75 | 120.70 | 5.38 | 136.50 |
| 3 1/2* | 3.50 | 88.90 | 4.50 | 114.30 | 5.25 | 1334.00 | 6.38 | 161.90 |
| 4 | 4.19 | 106.40 | 5.00 | 127.00 | 5.38 | 149.20 | 6.88 | 174.60 |
| s | 5.19 | 131.30 | 6.13 | 155.60 | 7.00 | 177.80 | 7.75 | 196.90 |
| 6 | 6.19 | 157.20 | 7.19 | 182.60 | 8.25 | 209.60 | 8.75 | 222.30 |
| 8 | 8.50 | 215.90 | 9.19 | 2334.00 | 10.38 | 263.50 | 11.00 | 279.40 |
| 10 | 10.56 | 268.20 | 11.31 | 287.30 | 12.50 | 317.50 | 13.38 | 339.70 |
| 12 | 12.50 | 317.50 | 13.38 | 339.70 | 14.75 | 374.70 | 16.13 | 409.60 |
| 14 | 13.75 | 349.30 | 14.63 | 371.50 | 16.0D | 406.40 | 17.75 | 450.90 |
| 16 | 15.75 | 400.10 | 16.63 | 422.30 | 18.25 | 463.60 | 20.25 | 514.40 |
| 18 | 17.69 | 449.30 | 18.69 | 474.70 | 20.75 | 527.10 | 21.63 | 549.30 |
| 20 | 19.69 | 500.10 | 20.69 | 525.50 | 22.75 | 577.90 | 23.88 | 606.40 |
| 24 | 23.75 | 603.30 | 24.75 | 628.70 | 27.00 | 685.80 | 28.25 | 717.60 |
* μην απαριθμημένος σε ASME B16.20
Οι βασικές εσωτερικών και εξωτερικών διάμετροι ύφους κατασκευής, ενισχύονται με διάφορες πτυχές του μετάλλου χωρίς υλικό πληρώσεως που δίνει
μεγαλύτερη σταθερότητα και καλύτερα χαρακτηριστικά συμπίεσης.
Κατάλληλος για τη γλώσσα και το αυλάκι ή το αρσενικό και θηλυκός ή αυλακωμένος στις επίπεδες συνελεύσεις φλαντζών προσώπου.
|
|
