Τόπος καταγωγής: | ΚΙΝΑ |
Μάρκα: | FLRS or OEM |
Πιστοποίηση: | ISO9001 |
Αριθμό μοντέλου: | Flrs-SB02 |
Ποσότητα παραγγελίας min: | 100 κομμάτι |
---|---|
Συσκευασία λεπτομέρειες: | περιπτώσεις κοντραπλακέ χαρτοκιβωτίων/υφαμένες παλέτες bag+plywood |
Χρόνος παράδοσης: | 8-25days |
Όροι πληρωμής: | T/T, L/C, Δυτική Ένωση, paypal |
Δυνατότητα προσφοράς: | 50tons/month |
Όνομα προϊόντων: | επικεφαλής μπουλόνι δεκαεξαδικού | Πρότυπα: | DIN931 |
---|---|---|---|
Επικεφαλής τύπος: | Κεφάλι δεκαεξαδικού | Νήμα: | Μισό νήμα |
Υλικό: | A2-50、 A2-70、 A4-70、 A4-80 | Μέγεθος: | Μ3-M39 |
Υψηλό φως: | Hexagon επικεφαλής μπουλόνια M10,Μισά Hexagon επικεφαλής μπουλόνια νημάτων,Επικεφαλής μπουλόνι δεκαεξαδικού ανοξείδωτου M10 |
Μισό νήμα μπουλονιών ανοξείδωτου Hexagon επικεφαλής στο τυποποιημένο επικεφαλής μπουλόνι δεκαεξαδικού DIN931/M10
DIN931 τα εξαγωνικά μπουλόνια, επίσης γνωστά ως εξωτερικά εξαγωνικά μπουλόνια, είναι σύνδεσμοι που αποτελούνται από δύο μέρη: ένα εξαγωνικό κεφάλι και μια βίδα με τα εξωτερικά νήματα, τα οποία χρησιμοποιούνται γενικά από κοινού με τα καρύδια και χρησιμοποιούνται συνήθως για να στερεώσουν τις συνδέσεις μεταξύ δύο μερών με μέσω των τρυπών.
DIN931 τα εξαγωνικά μπουλόνια είναι μισό νήμα. εν μέρει περασμένη κλωστή και εν μέρει γυμνή ράβδος. Το νήμα περιλαμβάνει τα χονδροειδή και λεπτά δόντια.
Σχεδιασμός:
δ | Π | β | Γ | DA | dw | ds | Κ | ε | |||||||||
Α | Β | Α | Β | Α | Β | Α | Β | Α | Β | ||||||||
L≤125mm | λ. | ανώτατος | ανώτατος | λ. | λ. | λ. | ανώτατος | λ. | ανώτατος | λ. | λ. | ||||||
M1.6 | 0,35 | 9 | 0,1 | 0,25 | 2 | 2.4 | - | 1.46 | - | 0,98 | 1.22 | - | - | 3.02 | - | 3.41 | - |
Τετρ.μέτρο | 0,4 | 10 | 0,1 | 0,25 | 2.6 | 3.2 | - | 1.86 | - | 1.28 | 1.52 | - | - | 3.82 | - | 4.32 | - |
M2.5 | 0,45 | 11 | 0,1 | 0,25 | 3.1 | 4.1 | - | 2.36 | - | 1.58 | 1.82 | - | - | 4.82 | - | 5.45 | - |
Μ3 | 0,5 | 12 | 0,15 | 0,4 | 3.6 | 4.6 | - | 2.86 | - | 1.88 | 2.12 | - | - | 5.32 | - | 6.01 | - |
M3.5 | 0,6 | 13 | 0,15 | 0,4 | 4.1 | 5.1 | - | 3.32 | - | 2.28 | 2.52 | - | - | 5.82 | - | 6.58 | - |
M4 | 0,7 | 14 | 0,15 | 0,4 | 4.7 | 5.9 | - | 3.82 | - | 2.68 | 2.92 | - | - | 6.78 | - | 7.66 | - |
M5 | 0,8 | 16 | 0,15 | 0,5 | 5.7 | 6.9 | - | 4.82 | - | 3.35 | 3.65 | - | - | 7.78 | - | 8.79 | - |
M6 | 1 | 18 | 0,15 | 0,5 | 6.8 | 8.9 | - | 5.82 | - | 3.85 | 4.15 | - | - | 9.78 | - | 11.05 | - |
M7 | 1 | 20 | 0,15 | 0,5 | 7.8 | 9.6 | - | 6.78 | - | 4.65 | 4.95 | - | - | 10.73 | - | 12.12 | - |
M8 | 1.25 | 22 | 0,15 | 0,6 | 9.2 | 11.6 | - | 7.78 | - | 5.15 | 5.45 | - | - | 12.73 | - | 14.38 | - |
M10 | 1.5 | 26 | 0,15 | 0,6 | 11.2 | 15.6 | - | 9.78 | - | 6.22 | 6.58 | - | - | 16.73 | - | 18.9 | - |
M12 | 1.75 | 30 | 0,15 | 0,6 | 13.7 | 17.4 | - | 11.7 | - | 7.32 | 7.68 | - | - | 18.67 | - | 21.1 | - |
M14 | 2 | 34 | 0,15 | 0,6 | 15.7 | 20.5 | - | 13.7 | - | 8.62 | 8.98 | - | - | 21.67 | - | 24.49 | - |
M16 | 2 | 38 | 0,2 | 0,8 | 17.7 | 22.5 | 22 | 15.7 | 15.6 | 9.82 | 10.2 | 9.71 | 10.3 | 23.67 | 23.16 | 26.75 | 26.17 |
M18 | 2.5 | 42 | 0,2 | 0,8 | 20.2 | 25.3 | 24.8 | 17.7 | 17.6 | 11.3 | 11.7 | 11.2 | 11.9 | 26.67 | 26.16 | 30.14 | 29.56 |
M20 | 2.5 | 46 | 0,2 | 0,8 | 22.4 | 28.2 | 27.7 | 19.7 | 19.5 | 12.3 | 12.7 | 12.2 | 12.9 | 29.67 | 29.16 | 33.53 | 32.95 |
M22 | 2.5 | 50 | 0,2 | 0,8 | 24.4 | 30 | 29.5 | 21.7 | 21.5 | 13.8 | 14.2 | 13.7 | 14.4 | 31.61 | 31 | 35.72 | 35.03 |
M24 | 3 | 54 | 0,2 | 0,8 | 26.4 | 33.6 | 33.2 | 23.7 | 23.5 | 14.8 | 15.2 | 14.7 | 15.4 | 35.38 | 35 | 39.98 | 39.55 |
M27 | 3 | 60 | 0,2 | 0,8 | 30.4 | - | 38 | 26.5 | - | - | 16.7 | 17.4 | - | 40 | - | 45.2 | |
M30 | 3.5 | 66 | 0,2 | 0,8 | 33.4 | - | 42.7 | 29.5 | - | - | 18.3 | 19.1 | - | 45 | - | 50.85 | |
M33 | 3.5 | 72 | 0,2 | 0,8 | 36.4 | - | 46.6 | 32.4 | - | - | 20.6 | 21.4 | - | 49 | - | 55.37 | |
M36 | 4 | 78 | 0,2 | 0,8 | 39.4 | - | 51.1 | 35.4 | - | - | 22.1 | 22.9 | - | 53.8 | - | 60.79 | |
M39 | 4 | 84 | 0,3 | 1 | 42.4 | - | 55.9 | 38.4 | - | - | 24.6 | 25.4 | - | 58.8 | - | 66.44 |
Χαρακτηρισμός της μεθόδου εξαγωνικών μπουλονιών DIN931:
Παράδειγμα του χαρακτηρισμού των εξωτερικών hexagon μπουλονιών DIN931.
Τα hexagon επικεφαλής μπουλόνια με το μέγεθος d=M12 νημάτων, το ονομαστικό μήκος L=80, το βαθμό a4-80 απόδοσης και το βαθμό Α προϊόντων είναι χαρακτηρισμένα όπως
SUS316 hexagon μπουλόνια DIN931-M12*80-A

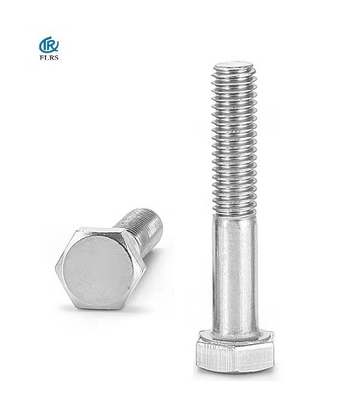

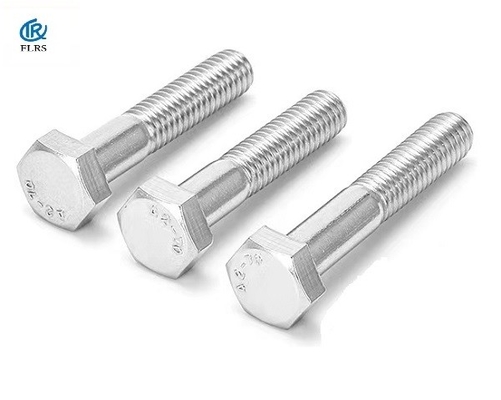

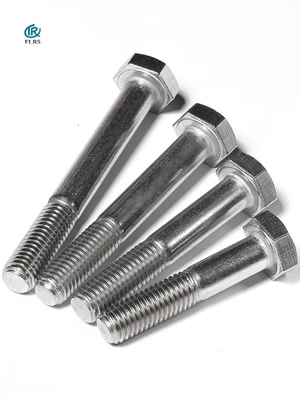

Φωτογραφία προϊόντων:
Εφαρμογή:
Εξαγωνική σύνδεση μπουλονιών, απλή συνέλευση, εύκολη αποσύνθεση, υψηλή αποδοτικότητα, και ευρεία εφαρμογή, που χρησιμοποιείται κυρίως στο διάφορο μηχανικό εξοπλισμό, τα ηλεκτρονικά προϊόντα, τον εξοπλισμό επικοινωνίας, τον εξοπλισμό επίπλων, τη Οικοδομική Βιομηχανία και άλλες βιομηχανίες της παραγωγής, την εγκατάσταση, τη συντήρηση, κ.λπ….
