Packing: | Wooden Case | Surface: | Oiled |
---|---|---|---|
Flange Type: | FLAT BOTTOM/SHELL OR HEAD MOUNT/TANGENTIAL MOUNT | Pressure Rating: | Class 150 |
Connection: | Threading | Corrosion Resistance: | High |

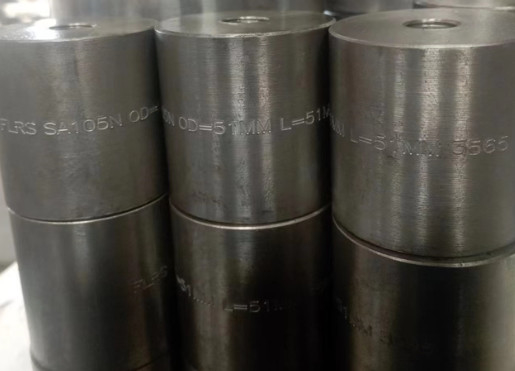

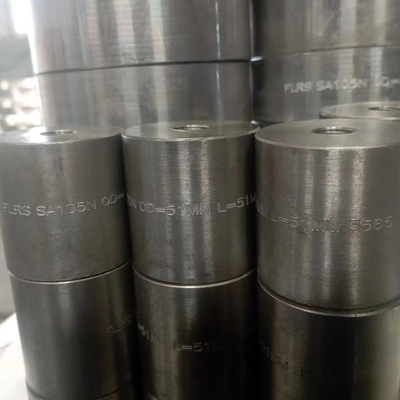

Οι φλάντζες εξαγωγής είναι σχεδιασμένες για εγκατάσταση μέσα και έξω από δοχεία και δεξαμενές αποθήκευσης.Οι πύλες εξαγωγής κυμαίνονται σε μέγεθος από 1/2" έως 24" και πίεση από 150# έως 2500#Οι πύλες εκφόρτωσης μπορούν να παρέχονται επίπεδες, καθώς και με διαμορφωμένο κάτω μέρος για να ταιριάζουν με το od ή id του κελύφους, της κεφαλής ή του κώνου.
Υλικό: Η πιο συχνά χρησιμοποιούμενη πρίζα νήματος είναι A/SA-105N. Μπορεί επίσης να κατασκευαστεί από διάφορα υλικά ανοξείδωτου χάλυβα και κράματος.
Δάχος: Το τυποποιημένο πάχος όλων των προαναφερθεισών εξαγωγών βρόγχων είναι το ελάχιστο πάχος που απαιτείται για το τμήμα Ι της ενότητας VIII μέρος Ι της ενότητας ΙΙ για τις ΜΜΕ.Είναι σημαντικό να σημειωθεί ότι σε κάθε μεμονωμένη εφαρμογή θα πρέπει να αναλύεται το κατάλληλο πάχος.
Τρίχωμα γεώτρησης και επίθεσης: Εκτός από άλλους κανονισμούς, η έξοδος του νήματος είναι διαμορφωμένη σύμφωνα με την προδιαγραφή ASME B16.5.Το βάθος του νήματος είναι σύμφωνο με το κεφάλαιο VIII 1 του τμήματος VIII 1 της Αμερικανικής Ένωσης Μηχανικών Μηχανικών (ASME). UG-43 (g), η θερμοκρασία σχεδιασμού δεν υπερβαίνει τους 650 ° F, η ένταση του μητρικού υλικού είναι 17.500 PSI (G) και η ένταση του νήματος είναι 25.000 PSI (g).Όλα τα άλλα υλικά που υπερβαίνουν αυτές τις πιέσεις θα πρέπει να ελέγξει εάν η UG-43 πληροί τις απαιτήσεις.
Εσωτερική διάμετρος: Το μέγεθος εσωτερικής διάμετρος που εμφανίζεται παραπάνω είναι τυποποιημένο.
