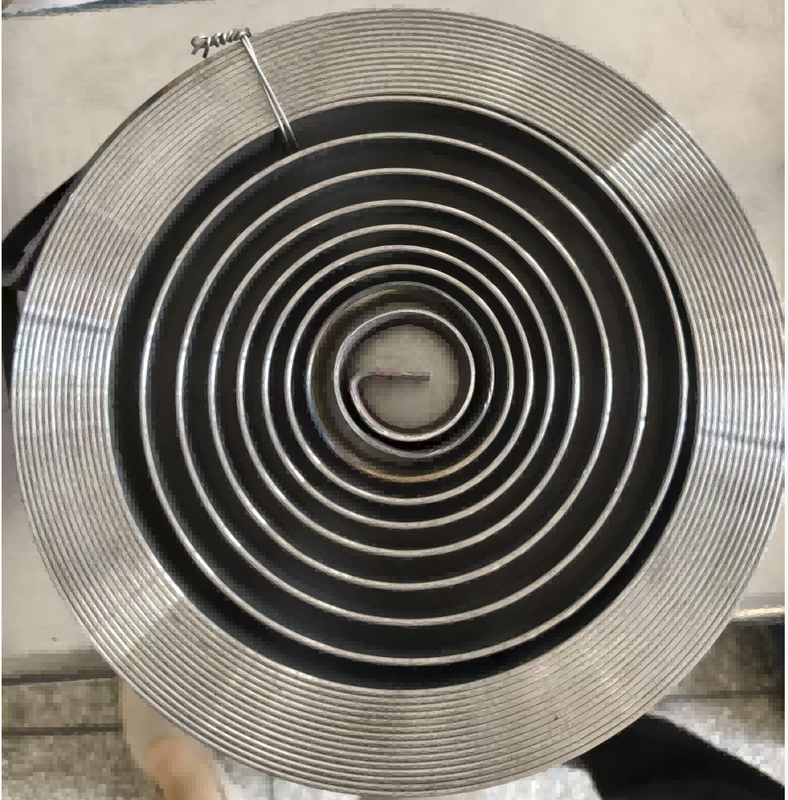

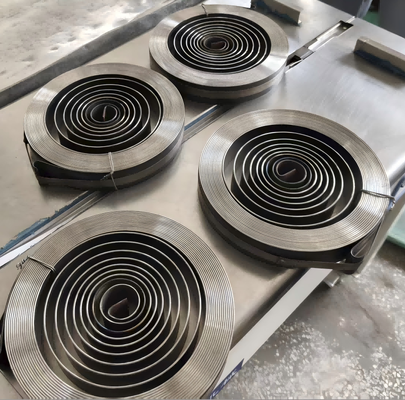

Αυτό το προσαρμοσμένο επίπεδο σπειροειδές ελατήριο (κύλιση ελατηρίου) είναι ειδικά σχεδιασμένο για ανάσυρση καλωδίου ανάδρασης θέσης σερβοκινητήρα, ευρέως συνδυασμένο με συστήματα ενεργοποιητή αποσβεστήρα. Κατασκευασμένο από χάλυβα υψηλής ποιότητας ελατηρίου πυριτίου-μαγγανίου 60Si2MnA, παρέχει σταθερή, σταθερή ροπή για αυτόματη περιέλιξη του καλωδίου κατά τη διάρκεια της κίνησης πλήρους διαδρομής εμβόλου.

Σε αντίθεση με τον συνηθισμένο χάλυβα ελατηρίου 65Mn, το 60Si2MnA διαθέτει υψηλότερη αντοχή εφελκυσμού, εξαιρετική απόδοση κατά της χαλάρωσης και ανώτερη αντίσταση στην κυκλική κόπωση, καθιστώντας το ιδανικό για μακροχρόνια συνεχή βιομηχανική λειτουργία με επαναλαμβανόμενους κύκλους περιέλιξης και ξετύλιξης. Το ελατήριο μας παράγεται αυστηρά σύμφωνα με τις τεχνικές προδιαγραφές του πελάτη, με ακριβή τμηματοποιημένη δομή περιέλιξης για διατήρηση της ομαλής τάσης χωρίς τέντωμα ή εμπλοκή του καλωδίου.

Βασικές Τεχνικές Προδιαγραφές

• Πρώτη ύλη: Λωρίδα χάλυβα ελατηρίου από κράμα 60Si2MnA
• Διάσταση λωρίδας: 2mm πάχος × 39mm πλάτος
• Συνολικές αποτελεσματικές στροφές: 23 στροφές (13 σφιχτά τυλιγμένες στροφές βάσης + 10 στροφές εργασίας σε απόσταση μεταξύ τους)
• Πραγματική μέγιστη περιστροφή σύσφιξης ανά πλήρη διαδρομή: 5,6 στροφές
• Εσωτερική διάμετρος πρώτου πηνίου: 40mm | Διάμετρος αντιστοίχισης άξονα μετάδοσης κίνησης: 29 mm
• Διάμετρος εξωτερικού πείρου στερέωσης: 10mm | Εσωτερικό ίσιο μήκος γάντζου: 25mm
• Ταίριασμα εσωτερική διάμετρος περιβλήματος: 275 mm
• Φινίρισμα επιφάνειας: Αντισκωριακή επεξεργασία με μαύρο οξείδιο (προσαρμοσμένη βαφή/Dacromet διαθέσιμη)
• Λειτουργία εργασίας: Αυτόματη περιέλιξη του καλωδίου ανάδρασης θέσης της ράβδου σερβοκινητήρα

Χαρακτηριστικά δομικής σχεδίασης

1. Τμηματοποιημένη διάταξη περιέλιξης: 13 εσωτερικές συμπαγείς στροφές βάσης παραμένουν πλήρως συνδεδεμένες κατά τη λειτουργία για να παρέχουν σταθερή βασική ροπή. Οι 10 εξωτερικές στροφές χρησιμεύουν ως εύκαμπτο τμήμα εργασίας για την ανάσυρση της διαδρομής
2. Εσωτερικά και εξωτερικά άγκιστρα διαμορφωμένα ακριβείας: Το τυπικό μέγεθος γάντζου ταιριάζει σφιχτά στον πείρο στερέωσης του περιβλήματος και τον άξονα κίνησης του κινητήρα, αποφεύγοντας ολίσθηση ή θραύση υπό στρέψη
3. Ομαλή κατεργασία άκρων λωρίδων: Χωρίς γρέζια για να γρατσουνίσει το καλώδιο θέσης κατά την ανάσυρση, προστατεύοντας την ακεραιότητα του καλωδίου
4. Προσαρμόσιμες διαστάσεις: Υποστηρίζουμε την πλήρη προσαρμογή του πάχους, του πλάτους, των συνολικών στροφών, των μεγεθών αγκίστρου και των καμπυλών ροπής για να ταιριάζουν με διαφορετικά συγκροτήματα σερβοκινητήρα και αποσβεστήρα

Σενάρια εφαρμογής

• Σύστημα ανάκλησης καλωδίου ανάδρασης θέσης σερβοκινητήρα αποσβεστήρα
• Καρούλι καλωδίου ανίχνευσης γραμμικής θέσης βιομηχανικού ενεργοποιητή
• Αυτόματος μηχανισμός περιέλιξης καλωδίου κινητήρα ελέγχου βαλβίδας
• Συγκροτήματα επαναφοράς σερβομηχανισμών κατασκευής & υδραυλικού εξοπλισμού
